BM64 note-5


BM64の電源出力

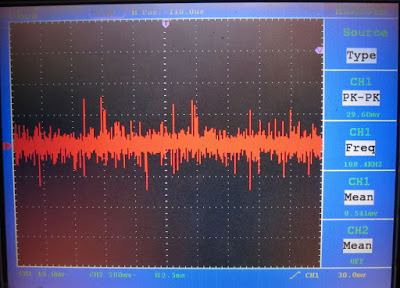

これはLiPoバッテリーが電源で、ハンドシェイク後のデータを受けてる時です。リップルは40mVぐらい。
あまり綺麗ではないが、オシロスコープの性能がアレなのでアレですが… いいオシロ欲しい。RIGOLのDS1054欲しい…


特に20ms周期で落ち込むのがなかなか曲者。こういうのはレギュレーター挟まないとだめかー。
そんなこともあろうと、ADP2504のレギュレーターを入れておきましたが…

・ADP2504

USB+5V電源→BM64→SYSPWR→ADP2504という経路で接続。

しかし電源投入直後は、ADP2504が不安定になり、とてもよろしくないです。
電源が悪いのかと思って色々変更しましたが、あまり改善しません。(USB5V→ADP2504では問題なし)
しかし数秒経つと安定するので、BM64の初期化中の電源ラインがよくないようで…
使うのであれば、初期化が終わってからENコントロールをする必要がありそうです。
ちなみにLiPoバッテリー接続では、安定しています。


BM64/SYSPWR 4.0V → ADP2504 5.0V
出力リップルですが、20ms周期の波形はなくなりました。が、劇的に良くなってもいないので、入れる意味があんまりないかな…

ちなみに5VをBM64に渡しても電源出力(SYSPWR)は、4.0V前後です。バッテリー接続は、ほぼそのままのバッテリー電圧が来ます。
ADAPもそのままの電圧が来るものだと思ってたので IN:3-6V OUT:5V 昇降圧で探していたのですが、4Vしか来ないのであればもっといい昇圧コンバーターはありそうです。
